5閥門優缺點分析

?

“知己知彼，百戰不殆”正確選擇和使用閥門的前提是全面具體地了解每個閥門本身的優缺點以及閥門的物理特性（溫度、壓力）。使用的介質；化學性質（腐蝕性）；還要了解介質的清潔度（有無固體顆粒或粘度等），選擇合適的產品以獲得其最佳性能和最經濟的使用壽命。下面我們將分析以下閥門的優缺點。

?

NO.1蝶閥

?

蝶閥是利用圓盤式啟閉件作90°左右往復運動來開啟、關閉和調節流體通道的閥門。

優勢：

?????①結構簡單，體積小，重量輕，節省耗材，適用于大口徑閥門；

　②啟閉??快，流阻小；

?????③ 可用于帶有懸浮固體顆粒的介質，也可根據密封面的強度用于粉狀和顆粒狀介質。可用于通風除塵管道的雙向啟閉和調節，廣泛用于冶金、輕工、電力、石化系統的燃氣管道和水道。

缺點：

?????① 由于蝶閥結構和密封材料的限制，不適用于高溫高壓管道系統。

?????②密封性能比球閥和截止閥差，所以用在密封要求不是很高的地方。

?

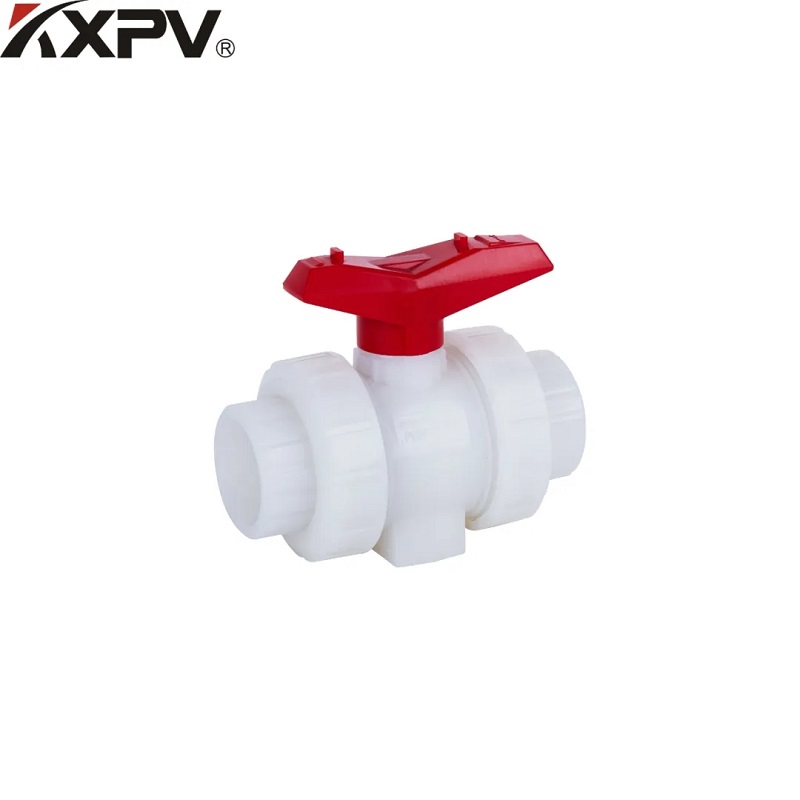

NO.2球閥

?

球閥是由旋塞閥演變而來的。它的開合部分是一個球體。球體繞閥桿軸線旋轉90°，達到開啟和關閉的目的。球閥主要用于切斷、分配和改變管道上介質的流動方向。

優勢：

?????①具有最低的流阻（實際為0）；

　②由于在工作中不會卡死（在沒有潤滑劑的情況下），可在腐蝕性介質和低沸點液體中可靠使用；

　③在較大的壓力和溫度范圍內，可實現完全密封；

　④可實現快速啟閉，適用于試驗臺自動化系統。快速啟閉閥門時，操作無影響；

　⑤球面閉合可自動定位在邊界位置；

　⑥ 工作介質可靠，兩側密封；

　⑦全開和全關時，球體與閥座密封面與介質隔離，介質高速通過閥門時不會對密封面造成腐蝕；

　⑧ 結構緊湊，重量輕，適用于中低溫介質系統的最合理的閥門結構；

　⑨ 閥體對稱，特別是整體結構，能很好地承受來自管道的應力；

??? ⑩關閉件能承受關閉時的高壓差。是石油、化工管道最理想的閥門。

?

缺點：

???①由于球閥的主閥座密封材料為聚四氟乙烯，對幾乎所有化學物質均呈惰性，并具有摩擦系數小、性能穩定、不易老化、使用溫度范圍廣、密封性能優良等綜合特性。然而，特氟龍的物理特性，包括較高的膨脹系數、對冷流的敏感性和導熱性差，要求閥座密封件的設計基于這些特性。因此，當密封材料變硬時，密封的可靠性被破壞。而且，聚四氟乙烯的耐溫等級較低，只能在低于180°C的溫度下使用。高于此溫度，密封材料會老化。考慮長期使用時，一般不在120℃下使用。

?? ② 其調節性能比截止閥差，尤其是氣動閥（或電動閥）

?

NO.3截止閥

?

截止閥是指關閉件（閥門）沿閥座中心線移動的閥門。根據閥瓣的這種運動形式，閥座口的變化與閥瓣的行程成正比。由于該類閥門的閥桿啟閉行程較短，具有非常可靠的截止功能，而且由于閥座口的變化與閥瓣的行程成正比，故非常適合調節流量。因此，這種類型的閥門非常適用于切斷或調節和節流。

?

優勢：

???? ①啟閉過程中，蝶板與閥體密封面的摩擦力比閘閥小，因此耐磨。

　②開啟高度一般只有閥座通道的1/4，因此比閘閥小很多；

　③ 通常閥體和閥瓣上只有一個密封面，所以制造工藝比較好，易于維護；

　④由于填料一般為聚四氟乙烯，故耐溫等級較高。

缺點：

?????①由于介質通過閥門的流動方向發生了變化，截止閥的最小流阻也高于大多數其他類型的閥門；

　② 由于行程較長，開啟速度比球閥慢。

?

NO.4 隔膜閥

?

隔膜閥是指安裝在閥體和閥蓋內的柔性膜片或組合膜片，關閉部分是與膜片連接的壓縮裝置。閥座呈堰狀。

?

優勢：

?????①控制機構與介質通道分離，既保證了工作介質的純度，又防止了管道中的介質沖擊控制機構工作部件的可能性。閥桿不需要以任何形式密封，除非是控制有害介質用作安全設施；

?????②由于工作介質僅與隔膜和閥體接觸，兩者均可使用多種不同的材料，因此該閥門可以理想地控制多種工作介質，特別適用于具有化學腐蝕或懸浮顆粒的介質。

?????③結構簡單，僅由閥體、隔膜和閥蓋組件三部分組成。該閥門拆裝方便，維修快捷，可在現場短時間內完成隔膜的更換。

?

缺點：

?????① 由于隔膜材料的限制，隔膜閥適用于低壓低溫場合。一般不超過150℃；

???? ②調節性能比較差，調節范圍很小（一般關到2/3開即可用于流量調節）。

?

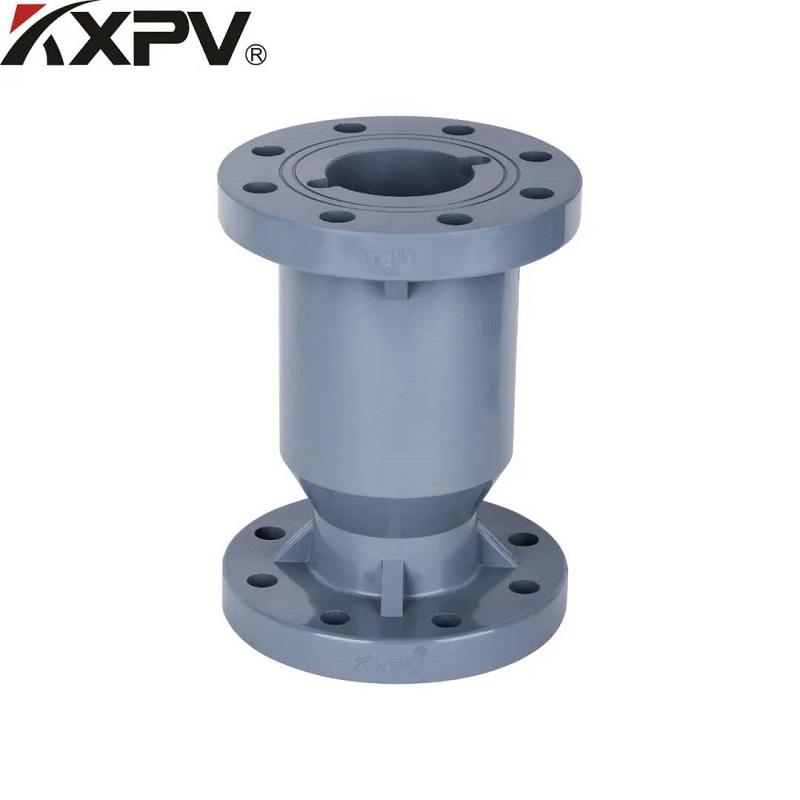

NO.5 止回閥

?

止回閥又稱逆流閥、止回閥、背壓閥、止回閥。這些閥門是靠管道中介質流動產生的力自動開啟和關閉的，屬于一種自動閥門。止回閥用于管道系統。它們的主要作用是防止介質倒流，防止泵和驅動電機反轉，以及釋放容器中的介質。止回閥也可用于為輔助系統供氣，其壓力可能高于系統壓力。可分為回轉式（按重心旋轉）和升降式（沿軸線移動）。

?

優勢：

?????①止回閥的工作特點是負荷變化大，啟閉頻率小。一旦開啟或關閉，服務周期很長，運動部件不需要移動。

?

缺點：

?????① 由于止回閥在大多數實際應用中被定性為快速關閉，因此在止回閥關閉的那一刻，介質流向相反。隨著閥瓣的關閉，介質從最大反向流量迅速下降到零時，壓力迅速上升，即出現“水錘”現象，可能對管道系統產生破壞作用。水錘是壓力管內瞬態流動中的一種壓力波。它是由于壓力管道中流體流量的變化而引起的壓力上升或下降的液壓沖擊現象。物理原因是流體不可壓縮性、流體運動慣性和管道彈性的綜合作用。為防止管道水錘隱患，多年來人們在止回閥的設計中采用了一些新的結構和新材料。在保證止回閥適用性能的同時，將水錘沖擊力降到最低，取得了可喜的進展。

?

提示：

“每個人都有自己的才能，正確使用，使用，不使用時使用。” 選擇合適的閥門就像公司的用人一樣。要知道，閥門功能本身沒有優劣之分。重要的是要知道閥門善用其長處，避免其缺點，充分發揮其功能。
